کلید محافظ جان سه فاز ۶۳ آمپر ( RCCB) ۶ کیلو آمپر

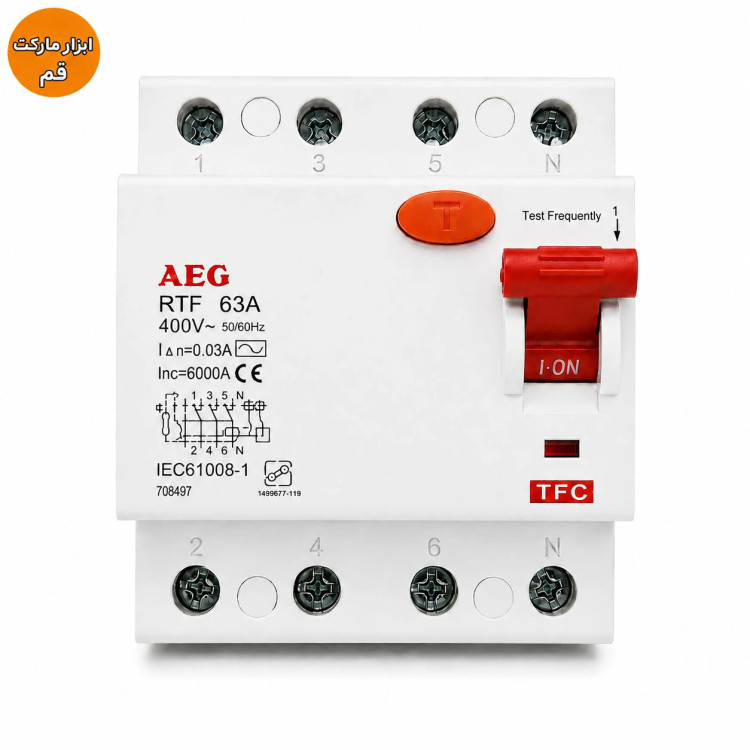

کلید محافظ جان RCCB سه فاز ۶۳ آمپر AEG مدل RTF

کلید محافظ جان RCCB سه فاز ۶۳ آمپر AEG مدل RTF یک تجهیز حفاظتی برای تشخیص و قطع جریان نشتی در مدارهای الکتریکی است. این مدل با جریان نامی ۶۳ آمپر، ولتاژ ۴۰۰ ولت AC، فرکانس ۵۰/۶۰ هرتز و حساسیت جریان نشتی ۳۰ میلی‌آمپر طراحی شده و در تابلوهای برق و مدارهای سه‌فاز سازگار با مشخصات فنی آن مورد استفاده قرار می‌گیرد.

مشخصات فنی

برند: AEG

مدل: RTF

نوع محصول: کلید محافظ جان RCCB

جریان نامی: ۶۳ آمپر

ولتاژ نامی: ۴۰۰ ولت AC

فرکانس کاری: ۵۰/۶۰ هرتز

حساسیت جریان نشتی: ۳۰ میلی‌آمپر (0.03A)

ظرفیت درج‌شده روی محصول: ۶۰۰۰ آمپر

استاندارد درج‌شده: IEC 61008-1

مجهز به دکمه تست: بله

نوع نصب: ریل DIN

کاربرد: تشخیص و قطع جریان نشتی در مدار

عملکرد کلید محافظ جان

کلید محافظ جان RCCB اختلاف جریان عبوری از هادی‌های مدار را بررسی می‌کند. در شرایطی مانند خرابی عایق، نشتی جریان، اتصال ناخواسته هادی به بدنه یا ایجاد مسیر جریان به زمین، بخشی از جریان از مسیر معمول خود خارج می‌شود.

RCCB این اختلاف را تشخیص داده و در صورت رسیدن جریان نشتی به محدوده عملکرد کلید، مدار را قطع می‌کند. این مدل دارای حساسیت ۳۰ میلی‌آمپر است.

دکمه تست

کلید محافظ جان AEG RTF 63A به دکمه T یا Test مجهز است. این دکمه برای بررسی عملکرد مکانیزم قطع کلید استفاده می‌شود. تست دوره‌ای باید مطابق دستورالعمل سازنده انجام شود.

در صورت عمل نکردن کلید هنگام تست، وضعیت سیم‌بندی و عملکرد تجهیز باید توسط فرد متخصص بررسی شود.

کاربردها

کلید محافظ جان ۶۳ آمپر AEG در مدارهای سازگار با مشخصات فنی آن، از جمله موارد زیر قابل استفاده است:

تابلوهای برق ساختمان

تابلوهای توزیع برق

تابلوهای برق سه‌فاز

تابلوهای صنعتی و کارگاهی

تأسیسات الکتریکی

تجهیزات و ماشین‌آلات برقی

مدارهای سه‌فاز

مدارهای نیازمند حفاظت در برابر جریان نشتی

تفاوت RCCB و MCB

کلید محافظ جان RCCB وظیفه تشخیص و قطع جریان نشتی را بر عهده دارد، در حالی که کلید مینیاتوری MCB برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود. بنابراین RCCB جایگزین MCB نیست و تجهیزات حفاظتی باید متناسب با مشخصات مدار انتخاب شوند.

نصب و سیم‌بندی

سیم‌بندی کلید محافظ جان باید مطابق نقشه درج‌شده روی بدنه محصول انجام شود. جریان نامی ۶۳ آمپر، حساسیت ۳۰ میلی‌آمپر و سایر مشخصات کلید باید با مدار موردنظر مطابقت داشته باشد.

نصب و راه‌اندازی این تجهیز باید توسط برقکار یا تکنسین متخصص انجام شود.
