کلید محافظ جان سه فاز ۵۰ آمپر ( RCCB) ۶ کیلو آمپر

مشخصات محصول



نام فایل تصویر:




متن جایگزین تصویر (Alt):

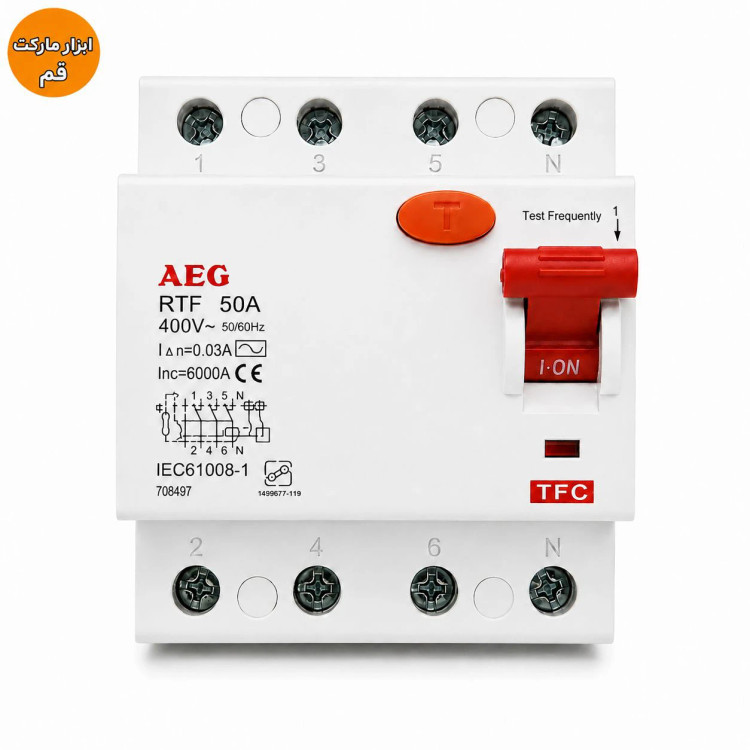

کلید محافظ جان RCCB سه فاز ۵۰ آمپر AEG مدل RTF با حساسیت ۳۰ میلی‌آمپر و ولتاژ ۴۰۰ ولت



عنوان انگلیسی محصول:

AEG RTF



کلید محافظ جان RCCB سه فاز ۵۰ آمپر AEG مدل RTF



کلید محافظ جان RCCB سه فاز ۵۰ آمپر AEG مدل RTF یک تجهیز حفاظتی برای تشخیص جریان نشتی در مدارهای الکتریکی است. این محصول دارای جریان نامی ۵۰ آمپر، ولتاژ ۴۰۰ ولت AC، فرکانس ۵۰/۶۰ هرتز و حساسیت جریان نشتی ۳۰ میلی‌آمپر است و برای استفاده در تابلوهای برق و مدارهای سه‌فاز سازگار با مشخصات آن کاربرد دارد.



کلید محافظ جان یا RCCB با مقایسه جریان عبوری در هادی‌های مدار، در صورت ایجاد اختلاف ناشی از نشتی جریان، مدار را قطع می‌کند. این عملکرد برای افزایش ایمنی سیستم برق و حفاظت در برابر خطرات ناشی از جریان نشتی اهمیت دارد.



مشخصات فنی کلید محافظ جان AEG RTF 50A



برند: AEG



مدل: RTF



نوع محصول: کلید محافظ جان RCCB



جریان نامی: ۵۰ آمپر



ولتاژ نامی: ۴۰۰ ولت AC



فرکانس: ۵۰/۶۰ هرتز



حساسیت جریان نشتی: ۳۰ میلی‌آمپر (0.03A)



ظرفیت درج‌شده روی محصول: ۶۰۰۰ آمپر



استاندارد درج‌شده: IEC 61008-1



دکمه تست: دارد



نصب: روی ریل DIN



نوع کاربرد: حفاظت در برابر جریان نشتی



مناسب برای: مدارهای سه‌فاز مطابق مشخصات فنی محصول





عملکرد RCCB چگونه است؟



در حالت عادی، جریان عبوری از هادی‌های مدار در مسیر مشخص خود جریان دارد. اگر در اثر عواملی مانند خرابی عایق، نشتی تجهیزات، اتصال ناخواسته هادی به بدنه یا مسیر زمین بخشی از جریان از مسیر اصلی خارج شود، بین جریان‌های عبوری اختلاف ایجاد می‌شود.



کلید محافظ جان این اختلاف را تشخیص داده و در صورت رسیدن جریان نشتی به محدوده عملکرد خود، مدار را قطع می‌کند.



مدل AEG RTF 50A دارای حساسیت ۳۰ میلی‌آمپر است و برای مدارهایی که نیاز به حفاظت در برابر جریان نشتی دارند، مورد استفاده قرار می‌گیرد.



دکمه تست (TEST)



این کلید به دکمه T یا Test مجهز است. دکمه تست برای بررسی عملکرد مکانیزم قطع کلید محافظ جان استفاده می‌شود.



تست دوره‌ای RCCB اهمیت دارد و باید مطابق دستورالعمل سازنده انجام شود. اگر کلید هنگام انجام تست عملکرد مورد انتظار را نداشته باشد، سیم‌بندی و وضعیت تجهیز باید توسط فرد متخصص بررسی شود.



کاربرد کلید محافظ جان ۵۰ آمپر



کلید محافظ جان AEG RTF 50A را می‌توان در مدارهای سازگار با مشخصات فنی آن، از جمله موارد زیر به کار برد:



تابلوهای برق ساختمان



تابلوهای توزیع برق



تابلوهای برق سه‌فاز



تابلوهای صنعتی و کارگاهی



تأسیسات الکتریکی



تجهیزات و ماشین‌آلات برقی



مدارهای سه‌فاز



مدارهایی که نیاز به حفاظت در برابر جریان نشتی دارند





تفاوت RCCB و کلید مینیاتوری



RCCB و MCB وظایف متفاوتی دارند. کلید محافظ جان RCCB برای تشخیص و قطع جریان نشتی طراحی شده است، در حالی که کلید مینیاتوری MCB برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود.



بنابراین RCCB جایگزین کلید مینیاتوری نیست و در یک تابلو برق، تجهیزات حفاظتی باید بر اساس نوع مدار و شرایط الکتریکی سیستم به‌درستی انتخاب و هماهنگ شوند.



نصب و سیم‌بندی



سیم‌بندی کلید محافظ جان AEG RTF باید مطابق نقشه درج‌شده روی بدنه محصول انجام شود. همچنین جریان نامی ۵۰ آمپر، حساسیت ۳۰ میلی‌آمپر و مشخصات مدار باید با یکدیگر مطابقت داشته باشند.



نصب و راه‌اندازی کلید محافظ جان و سایر تجهیزات حفاظتی تابلو برق باید توسط برقکار یا تکنسین متخصص انجام شود.



جمع‌بندی



کلید محافظ جان RCCB سه فاز ۵۰ آمپر AEG مدل RTF با حساسیت ۳۰ میلی‌آمپر، ولتاژ ۴۰۰ ولت AC و فرکانس ۵۰/۶۰ هرتز برای تشخیص جریان نشتی و قطع مدار در شرایط غیرعادی طراحی شده است. این مدل دارای دکمه تست بوده و استاندارد IEC 61008-1 روی بدنه آن درج شده است.



این محصول برای کاربرانی که به دنبال کلید محافظ جان ۵۰ آمپر، RCCB ۵۰ آمپر، کلید محافظ جان AEG، RCCB سه فاز ۳۰ میلی‌آمپر یا کلید محافظ جان ۴۰۰ ولت هستند، قابل بررسی و انتخاب بر اساس مشخصات فنی مدار موردنظر است.
