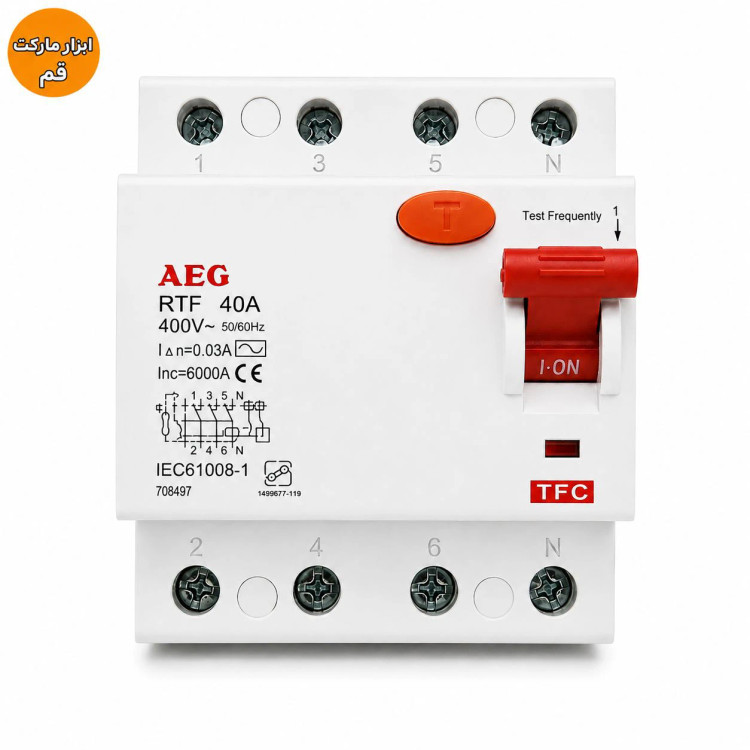

کلید محافظ جان سه فاز ۴۰ آمپر ( RCCB) ۶ کیلو آمپر





کلید محافظ جان RCCB سه فاز ۴۰ آمپر AEG مدل RTF یک تجهیز حفاظتی برای تشخیص و قطع جریان نشتی در مدارهای برق است. این کلید با جریان نامی ۴۰ آمپر، ولتاژ ۴۰۰ ولت AC و حساسیت ۳۰ میلی‌آمپر طراحی شده و برای استفاده در تابلوهای برق، مدارهای سه‌فاز و سیستم‌های توزیع برق مناسب است.



وظیفه اصلی RCCB تشخیص اختلاف جریان بین هادی‌های عبوری از کلید و قطع مدار در صورت ایجاد نشتی جریان است. به همین دلیل، استفاده از کلید محافظ جان می‌تواند نقش مهمی در افزایش ایمنی تأسیسات الکتریکی و کاهش خطرات ناشی از جریان نشتی داشته باشد.



مشخصات فنی کلید محافظ جان AEG RTF 40A



- برند: AEG

- مدل: RTF

- نوع محصول: RCCB / کلید محافظ جان

- جریان نامی: ۴۰ آمپر

- ولتاژ نامی: ۴۰۰ ولت AC

- فرکانس کاری: ۵۰/۶۰ هرتز

- حساسیت جریان نشتی: ۳۰ میلی‌آمپر (0.03A)

- ظرفیت درج‌شده روی محصول: ۶۰۰۰ آمپر

- استاندارد درج‌شده: IEC 61008-1

- مجهز به دکمه تست: بله

- نوع نصب: ریل DIN

- کاربرد: حفاظت در برابر جریان نشتی در مدارهای برق



عملکرد کلید محافظ جان RCCB



در شرایط عادی، جریان عبوری از هادی‌های مدار باید در مسیر مشخص خود جریان داشته باشد. اگر به دلیل خرابی عایق، اتصال بدنه، نشتی تجهیزات یا تماس ناخواسته جریان با زمین بخشی از جریان از مسیر اصلی خارج شود، بین جریان‌های عبوری اختلاف ایجاد می‌شود.



کلید محافظ جان این اختلاف را تشخیص می‌دهد و در صورت رسیدن جریان نشتی به مقدار حساسیت تعیین‌شده، مدار را قطع می‌کند.



در این مدل، حساسیت ۳۰ میلی‌آمپر است؛ بنابراین در صورت تشخیص جریان نشتی در محدوده عملکرد کلید، مکانیزم حفاظتی RCCB عمل کرده و مدار را قطع می‌کند.



دکمه تست کلید محافظ جان AEG



کلید محافظ جان AEG RTF 40A به دکمه T یا Test مجهز است. این دکمه برای بررسی عملکرد مکانیزم قطع کلید استفاده می‌شود و امکان کنترل عملکرد حفاظتی RCCB را فراهم می‌کند.



تست دوره‌ای کلید محافظ جان اهمیت دارد و باید مطابق دستورالعمل سازنده و شرایط نصب انجام شود. در صورتی که کلید هنگام تست عمل نکند، سیم‌بندی و وضعیت تجهیز باید توسط فرد متخصص بررسی شود.



کاربرد کلید محافظ جان سه فاز ۴۰ آمپر



کلید محافظ جان AEG RTF 40A می‌تواند در مدارهای سازگار با مشخصات فنی آن مورد استفاده قرار گیرد، از جمله:



- تابلوهای برق ساختمان

- تابلوهای توزیع برق

- مدارهای سه‌فاز

- تابلوهای برق صنعتی

- تابلوهای کارگاهی

- تأسیسات الکتریکی

- تجهیزات و مصرف‌کننده‌های سه‌فاز

- مدارهایی که نیاز به حفاظت در برابر جریان نشتی دارند



تفاوت RCCB و MCB



RCCB و MCB عملکرد یکسانی ندارند. کلید محافظ جان RCCB برای تشخیص و قطع جریان نشتی طراحی شده است، در حالی که کلید مینیاتوری MCB وظیفه حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه را بر عهده دارد.



بنابراین RCCB به‌تنهایی جایگزین کلید مینیاتوری نیست و در طراحی تابلو برق باید تجهیزات حفاظتی متناسب با نوع مدار و شرایط مصرف انتخاب شوند.



نصب و سیم‌بندی



سیم‌بندی کلید محافظ جان AEG RTF باید مطابق نقشه درج‌شده روی بدنه محصول انجام شود. همچنین جریان نامی ۴۰ آمپر، حساسیت ۳۰ میلی‌آمپر و ساختار مدار باید با مشخصات سیستم برق موردنظر مطابقت داشته باشد.



نصب و راه‌اندازی کلید محافظ جان و سایر تجهیزات حفاظتی تابلو برق باید توسط تکنسین یا برقکار متخصص انجام شود.



چرا کلید محافظ جان ۴۰ آمپر AEG؟



اگر برای یک تابلو یا مدار برق به دنبال کلید محافظ جان ۴۰ آمپر هستید، مدل AEG RTF با حساسیت ۳۰ میلی‌آمپر، ولتاژ کاری ۴۰۰ ولت AC، دکمه تست و قابلیت نصب روی ریل DIN، مجموعه‌ای از مشخصات کاربردی برای سیستم‌های برق سازگار با آن ارائه می‌دهد.



این محصول برای استفاده در تابلوهای برق و مدارهای سه‌فاز، مشروط به تطابق مشخصات کلید با طراحی و الزامات حفاظتی مدار، قابل استفاده است.



جمع‌بندی



کلید محافظ جان RCCB سه فاز ۴۰ آمپر AEG مدل RTF با ولتاژ ۴۰۰ ولت AC و حساسیت ۳۰ میلی‌آمپر برای تشخیص جریان نشتی و قطع مدار در شرایط غیرعادی طراحی شده است. وجود دکمه تست، قابلیت نصب روی ریل DIN و استاندارد درج‌شده IEC 61008-1 از ویژگی‌های این محصول است.



اگر به دنبال خرید کلید محافظ جان ۴۰ آمپر، RCCB سه فاز ۴۰ آمپر، کلید محافظ جان AEG، RCCB با حساسیت ۳۰ میلی‌آمپر یا کلید محافظ جان ۴۰۰ ولت هستید، این مدل را می‌توان بر اساس مشخصات فنی و شرایط مدار موردنظر بررسی و انتخاب کرد.
