کلید محافظ جان سه فاز ۳۲ آمپر ( RCCB) ۶ کیلو آمپر

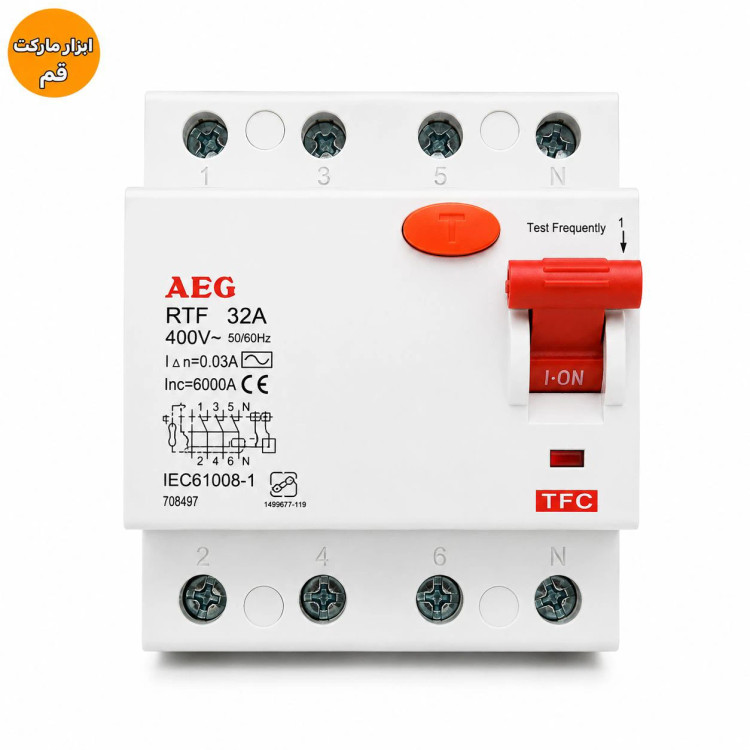

کلید محافظ جان RCCB سه فاز ۳۲ آمپر AEG مدل RTF



کلید محافظ جان RCCB سه فاز ۳۲ آمپر AEG مدل RTF یک تجهیز حفاظتی برای سیستم‌های برق فشار ضعیف است که با تشخیص جریان نشتی به زمین، در صورت عبور جریان نشتی از مقدار تعیین‌شده، مدار را قطع می‌کند. این کلید با جریان نامی ۳۲ آمپر، ولتاژ کاری ۴۰۰ ولت AC و حساسیت ۳۰ میلی‌آمپر (0.03A)، گزینه‌ای مناسب برای استفاده در تابلوهای برق، مدارهای سه‌فاز و کاربردهای ساختمانی و صنعتی است.



مشخصات کلید محافظ جان AEG RTF 32A



- برند: AEG

- مدل: RTF

- نوع کلید: محافظ جان RCCB

- تعداد پل: ۴ پل

- جریان نامی: ۳۲ آمپر

- ولتاژ نامی: ۴۰۰ ولت AC

- فرکانس کاری: ۵۰/۶۰ هرتز

- حساسیت جریان نشتی: ۳۰ میلی‌آمپر (30mA)

- ظرفیت تحمل اتصال کوتاه: ۶۰۰۰ آمپر

- استاندارد درج‌شده روی محصول: IEC 61008-1

- مجهز به دکمه تست (T): بله

- نصب: روی ریل DIN تابلو برق

- تعداد ترمینال: ۴ ورودی و ۴ خروجی

- مناسب برای: مدارهای سه‌فاز به همراه نول



عملکرد RCCB چگونه است؟



کلید محافظ جان اختلاف جریان ورودی و خروجی مدار را کنترل می‌کند. در حالت عادی، جریان عبوری از هادی‌های مدار با یکدیگر متعادل است. اگر بخشی از جریان به دلیل وجود اتصال بدنه، خرابی عایق یا نشتی جریان به زمین از مسیر اصلی خارج شود، RCCB این اختلاف را تشخیص داده و مدار را قطع می‌کند.



حساسیت ۳۰ میلی‌آمپر این مدل باعث می‌شود برای مدارهایی که حفاظت در برابر جریان نشتی و کاهش خطر برق‌گرفتگی اهمیت دارد، مورد استفاده قرار گیرد.



دکمه تست T



روی کلید محافظ جان AEG RTF یک دکمه T (Test) قرار گرفته است. با استفاده از این دکمه می‌توان عملکرد مکانیزم قطع محافظ جان را بررسی کرد. تست دوره‌ای کلید به اطمینان از عملکرد صحیح آن کمک می‌کند.



نکته مهم در انتخاب و نصب



RCCB وظیفه اصلی تشخیص و قطع جریان نشتی را بر عهده دارد و جایگزین کلید مینیاتوری برای حفاظت در برابر اضافه‌بار و اتصال کوتاه نیست. بنابراین در طراحی تابلو برق، انتخاب صحیح تجهیزات حفاظتی و هماهنگی RCCB با کلیدهای حفاظتی مدار اهمیت دارد.



همچنین نصب و سیم‌بندی این تجهیز باید مطابق نقشه درج‌شده روی بدنه و توسط فرد متخصص انجام شود. قبل از نصب، حتماً مشخصات محصول و تعداد پل‌ها با سیستم برق موردنظر مطابقت داده شود.



کاربردهای کلید محافظ جان ۳۲ آمپر AEG



این کلید می‌تواند در موارد زیر مورد استفاده قرار گیرد:



- تابلوهای برق ساختمان

- تابلوهای برق سه‌فاز

- تابلوهای توزیع برق

- مدارهای صنعتی و کارگاهی

- تجهیزات و ماشین‌آلات برقی

- مدارهای سه‌فاز دارای نول

- سیستم‌هایی که نیاز به حفاظت در برابر جریان نشتی دارند



جمع‌بندی



کلید محافظ جان RCCB چهار پل ۳۲ آمپر AEG مدل RTF با حساسیت ۳۰ میلی‌آمپر، ولتاژ ۴۰۰ ولت AC و استاندارد IEC 61008-1 برای تشخیص جریان نشتی و قطع مدار در شرایط غیرعادی طراحی شده است. وجود دکمه تست، ساختار چهارپل و قابلیت نصب روی ریل DIN، استفاده از این محصول را در تابلوهای برق سه‌فاز آسان می‌کند.



«توجه: کلید محافظ جان باید بر اساس نوع شبکه، جریان نامی مدار، سیستم اتصال زمین و الزامات حفاظتی پروژه انتخاب و توسط تکنسین برق نصب شود.»
