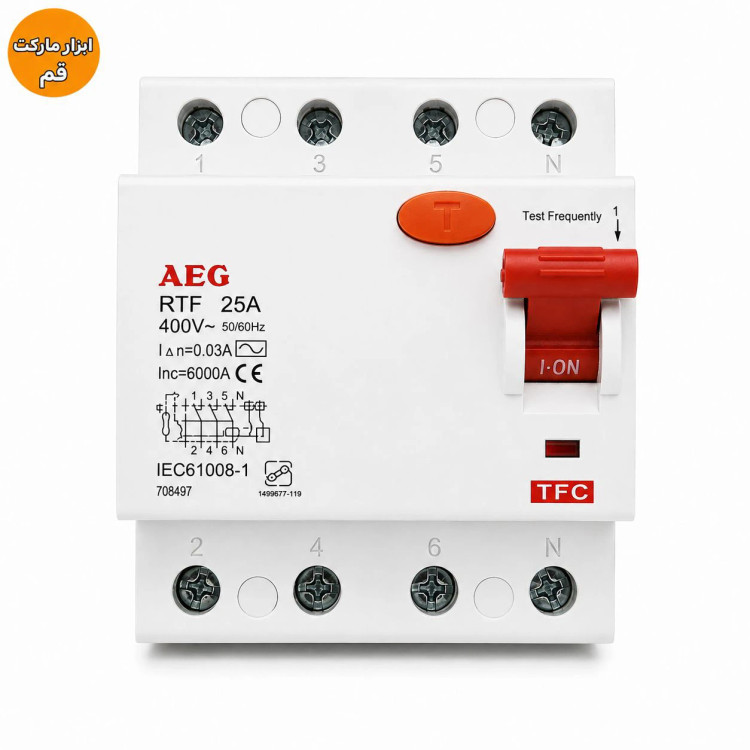

کلید محافظ جان RCCB سه فاز ۲۵ آمپر AEG مدل RTF



کلید محافظ جان RCCB سه فاز ۲۵ آمپر AEG مدل RTF یک تجهیز حفاظتی برای تشخیص و قطع جریان نشتی در مدارهای برق است. این محصول با جریان نامی ۲۵ آمپر، ولتاژ ۴۰۰ ولت AC و حساسیت ۳۰ میلی‌آمپر طراحی شده و برای استفاده در تابلوهای برق، مدارهای سه‌فاز و سیستم‌های توزیع برق کاربرد دارد.



عملکرد اصلی RCCB، تشخیص اختلاف جریان بین هادی‌های عبوری از کلید و قطع مدار در صورت ایجاد جریان نشتی است. استفاده از کلید محافظ جان می‌تواند به افزایش ایمنی مدار و کاهش خطرات ناشی از نشتی جریان کمک کند.



مشخصات فنی کلید محافظ جان AEG RTF 25A



- برند: AEG

- مدل: RTF

- نوع کلید: RCCB / کلید محافظ جان

- جریان نامی: ۲۵ آمپر

- ولتاژ نامی: ۴۰۰ ولت AC

- فرکانس کاری: ۵۰/۶۰ هرتز

- حساسیت جریان نشتی: ۳۰ میلی‌آمپر (0.03A)

- ظرفیت تحمل جریان اتصال کوتاه درج‌شده: ۶۰۰۰ آمپر

- استاندارد درج‌شده روی محصول: IEC 61008-1

- مجهز به دکمه تست: دارد

- نوع نصب: ریل DIN

- کاربرد: حفاظت در برابر جریان نشتی



عملکرد کلید محافظ جان RCCB



در شرایط عادی، جریان عبوری از هادی‌های مدار از مسیر مشخص خود عبور می‌کند. اگر بخشی از جریان به دلیل خرابی عایق، تماس ناخواسته سیم با بدنه، نشتی تجهیزات یا اتصال جریان به زمین از مسیر معمول خارج شود، بین جریان‌های عبوری اختلاف ایجاد می‌شود.



کلید محافظ جان این اختلاف را تشخیص داده و در صورت رسیدن جریان نشتی به مقدار حساسیت تعیین‌شده، مدار را قطع می‌کند.



مدل AEG RTF 25A با حساسیت ۳۰ میلی‌آمپر برای مدارهایی که حفاظت در برابر جریان نشتی و برق‌گرفتگی اهمیت دارد، مورد استفاده قرار می‌گیرد.



دکمه تست (Test)



روی کلید محافظ جان AEG RTF یک دکمه T یا Test قرار دارد که برای بررسی عملکرد مکانیزم قطع کلید استفاده می‌شود. با فعال کردن دکمه تست، عملکرد حفاظتی کلید بررسی می‌شود.



تست دوره‌ای کلید محافظ جان اهمیت دارد و باید مطابق دستورالعمل سازنده و شرایط نصب انجام شود. در صورتی که کلید هنگام تست عمل نکند، لازم است سیم‌بندی و وضعیت خود تجهیز توسط فرد متخصص بررسی شود.



کاربرد کلید محافظ جان سه فاز ۲۵ آمپر



کلید محافظ جان AEG RTF 25A برای استفاده در مدارهای سازگار با مشخصات فنی آن، از جمله موارد زیر کاربرد دارد:



- تابلوهای برق ساختمان

- تابلوهای توزیع برق

- مدارهای سه‌فاز

- تابلوهای برق کارگاهی

- تأسیسات الکتریکی

- مدارهای صنعتی

- تجهیزات و مصرف‌کننده‌های سه‌فاز

- مدارهایی که نیاز به حفاظت در برابر جریان نشتی دارند



تفاوت RCCB با کلید مینیاتوری



کلید محافظ جان RCCB برای تشخیص و قطع جریان نشتی طراحی شده است، در حالی که کلید مینیاتوری MCB وظیفه حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه را بر عهده دارد.



بنابراین RCCB به‌تنهایی جایگزین کلید مینیاتوری نیست و در طراحی تابلو برق باید تجهیزات حفاظتی متناسب با نوع مدار، جریان مصرفی و الزامات ایمنی انتخاب شوند.



نکات مهم نصب



سیم‌بندی کلید محافظ جان باید مطابق نقشه درج‌شده روی بدنه محصول انجام شود. همچنین جریان نامی، حساسیت و ساختار کلید باید با مشخصات مدار موردنظر مطابقت داشته باشد.



نصب و راه‌اندازی تجهیزات حفاظتی تابلو برق باید توسط فرد متخصص انجام شود. پیش از نصب نیز لازم است مشخصات درج‌شده روی محصول با سیستم برق مورد استفاده مطابقت داده شود.



جمع‌بندی



کلید محافظ جان RCCB سه فاز ۲۵ آمپر AEG مدل RTF با ولتاژ ۴۰۰ ولت AC و حساسیت ۳۰ میلی‌آمپر، برای تشخیص جریان نشتی و قطع مدار در شرایط غیرعادی طراحی شده است. این محصول با دکمه تست، قابلیت نصب روی ریل DIN و مشخصات فنی مناسب، برای استفاده در تابلوهای برق و مدارهای سه‌فاز سازگار با آن گزینه‌ای کاربردی محسوب می‌شود.



این محصول برای کاربرانی که به دنبال کلید محافظ جان ۲۵ آمپر، RCCB سه فاز ۲۵ آمپر، کلید محافظ جان AEG یا RCCB با حساسیت ۳۰ میلی‌آمپر هستند، قابل بررسی و انتخاب بر اساس مشخصات فنی مدار است.
