کنتاکتور۳۲ آمپر هیوندای ۱۵ کیلو وات بوبین ۲۲۰ ولت AC

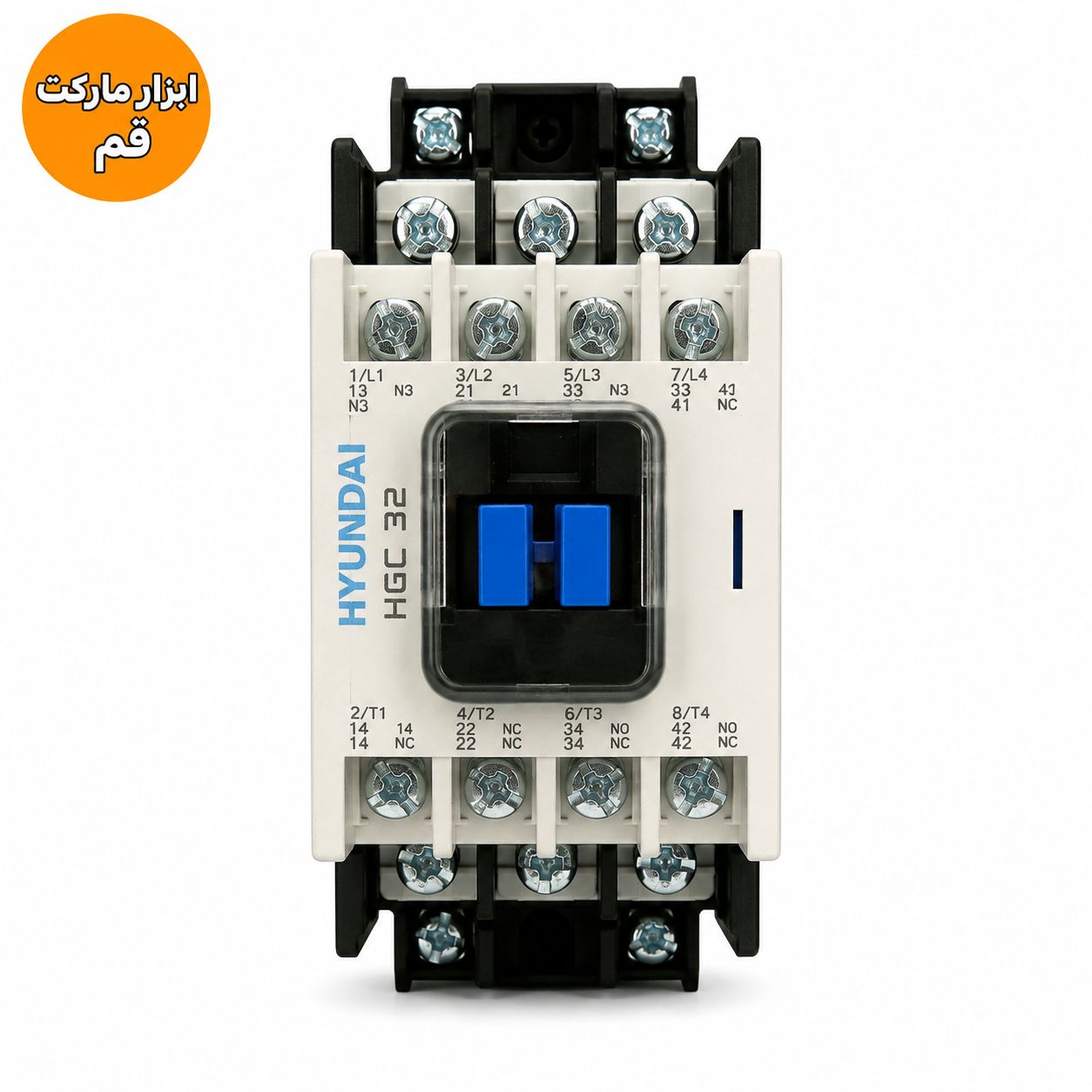

کنتاکتور هیوندای ۳۲ آمپر بوبین ۲۲۰ ولت AC مدل HGC32



کنتاکتور Hyundai Electric مدل HGC32 یکی از تجهیزات پرکاربرد در مدارهای فرمان و قدرت است که برای کنترل و قطع و وصل بارهای الکتریکی در تابلوهای برق صنعتی، ماشین‌آلات، الکتروموتورها، پمپ‌ها، کمپرسورها و سیستم‌های تهویه مورد استفاده قرار می‌گیرد. این محصول ساخت کره جنوبی بوده و مطابق استاندارد IEC/EN 60947-4-1 تولید شده است و از کیفیت ساخت، عملکرد پایدار و طول عمر مناسبی برخوردار است.



این مدل دارای بوبین ۲۲۰ ولت AC با فرکانس 50/60 هرتز بوده و برای استفاده در تابلوهای برق با تغذیه برق شهری مناسب است. همچنین جریان نامی ۳۲ آمپر، آن را به گزینه‌ای مناسب برای کنترل موتورهای سه‌فاز و بارهای صنعتی تبدیل کرده است.





---

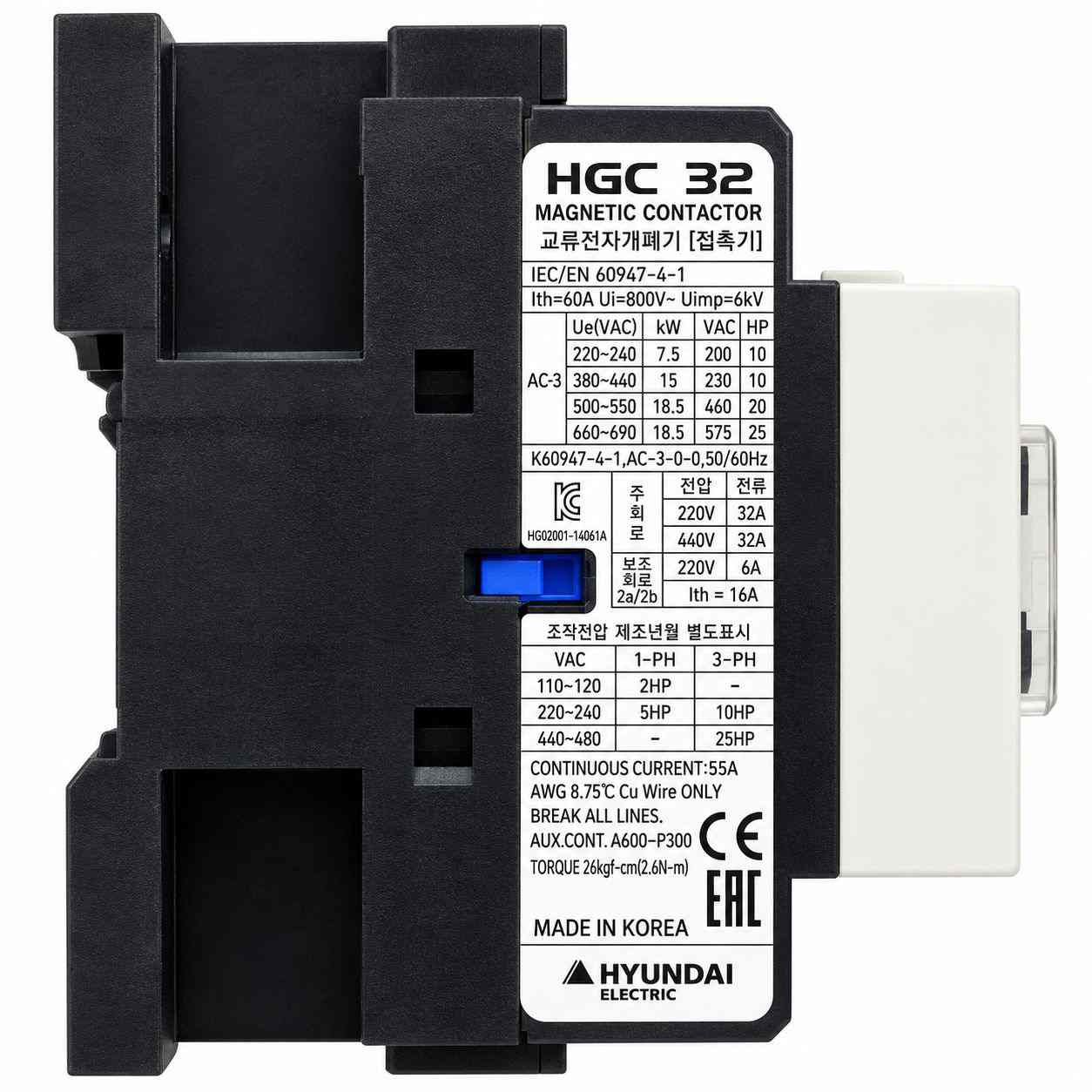

مشخصات فنی



برند: Hyundai Electric



مدل: HGC32



نوع کنتاکتور: سه پل (3P)



جریان نامی (AC-3): 32 آمپر



ولتاژ بوبین: 220 ولت AC



فرکانس کاری: 50/60Hz



استاندارد ساخت: IEC/EN 60947-4-1



جریان حرارتی (Ith): 60 آمپر



ولتاژ عایقی (Ui): 800 ولت AC



ولتاژ ضربه قابل تحمل (Uimp): 6kV



جریان پیوسته: 55 آمپر



ساخت: Made in Korea







---



توان قابل کنترل موتور (AC-3)



7.5 کیلووات در ولتاژ 220 تا 240 ولت



15 کیلووات در ولتاژ 380 تا 440 ولت



18.5 کیلووات در ولتاژ 500 تا 550 ولت



18.5 کیلووات در ولتاژ 660 تا 690 ولت







---



توان موتور بر حسب اسب بخار



تک‌فاز (1-PH)



220 تا 240 ولت: 5 اسب بخار





سه‌فاز (3-PH)



220 تا 240 ولت: 10 اسب بخار



440 تا 480 ولت: 25 اسب بخار







---



کنتاکت کمکی



این مدل دارای ۲ کنتاکت باز (2NO) و ۲ کنتاکت بسته (2NC) بوده و امکان استفاده در مدارهای فرمان و تجهیزات کنترلی را فراهم می‌کند.





---



ویژگی‌ها



مناسب برای کنترل الکتروموتورهای سه‌فاز



مناسب تابلوهای برق صنعتی و تأسیساتی



عملکرد پایدار در قطع و وصل مکرر



قابلیت نصب تجهیزات جانبی مانند رله حرارتی و کنتاکت کمکی



مناسب استفاده با سیم مسی



گشتاور پیشنهادی ترمینال‌ها: 2.6 نیوتن‌متر (26 kgf·cm)



دارای نشان استاندارد CE







---



موارد استفاده



تابلوهای برق صنعتی



تابلوهای کنترل موتور



پمپ‌های آب و بوسترپمپ



کمپرسورها



فن‌ها و سیستم‌های تهویه



خطوط تولید و ماشین‌آلات صنعتی



مدارهای فرمان و اتوماسیون صنعتی







---



نکات مهم قبل از خرید



پیش از خرید، ولتاژ بوبین (220 ولت AC) را با مدار فرمان خود مطابقت دهید.



انتخاب کنتاکتور باید بر اساس جریان موتور، توان موتور و شرایط کاری انجام شود.



برای حفاظت از موتور، استفاده از رله حرارتی متناسب با این کنتاکتور توصیه می‌شود.



نصب و سیم‌بندی باید توسط افراد دارای دانش فنی و مطابق استانداردهای برق انجام شود.
