کنتاکتور ۴۰ آمپر هیوندای ۱۸.۵ کیلو وات بوبین ۲۲۰ ولت AC



کنتاکتور ۴۰ آمپر هیوندای HGC 40، ۱۸.۵ کیلو وات بوبین ۲۲۰ ولت AC

کنتاکتور هیوندای HGC 40 یک کنتاکتور مغناطیسی سه‌فاز از محصولات HYUNDAI ELECTRIC است که برای قطع و وصل و کنترل مدارهای الکتریکی، به‌ویژه مدارهای موتور و بارهای صنعتی مورد استفاده قرار می‌گیرد. این مدل با جریان حرارتی ۶۰ آمپر (Ith) و جریان کاری مناسب برای کاربردهای مختلف، گزینه‌ای کاربردی برای تابلوهای برق، مدارهای فرمان و کنترل موتورهای سه‌فاز محسوب می‌شود.

مدل HGC 40 در رده کنتاکتورهای هیوندای قرار دارد و مشخصات آن مطابق اطلاعات درج‌شده روی بدنه، بر اساس استاندارد IEC/EN 60947-4-1 ارائه شده است. این کنتاکتور برای کار در مدارهای AC و به‌خصوص کاربردهای موتور در رده AC-3 طراحی شده است.

مشخصات فنی کنتاکتور هیوندای HGC 40

• برند: HYUNDAI ELECTRIC
• مدل: HGC 40
• نوع: کنتاکتور مغناطیسی
• جریان حرارتی (Ith): 60 آمپر
• جریان کاری در کاربرد AC-3: متناسب با ولتاژ و توان بار
• ولتاژ عایقی (Ui): 800 ولت
• ولتاژ ضربه‌ای نامی (Uimp): 6 کیلوولت
• استاندارد: IEC/EN 60947-4-1
• بوبین: 220 ولت AC
• فرکانس کاری درج‌شده: 50/60Hz
• ساخت: کره جنوبی
• کنتاکت کمکی: دارای کنتاکت‌های کمکی NO و NC
• نوع کاربرد: مدارهای قدرت، موتور و تابلو برق

توان کنتاکتور HGC 40

یکی از مهم‌ترین مشخصات این کنتاکتور، توان قابل استفاده آن در رده کاری AC-3 است. مطابق جدول مشخصات درج‌شده روی محصول:

ولتاژ کاری	توان AC-3
220 تا 240 ولت	11 کیلووات
380 تا 440 ولت	18.5 کیلووات
500 تا 550 ولت	22 کیلووات
660 تا 690 ولت	22 کیلووات

بنابراین در کاربرد متداول موتورهای سه‌فاز با ولتاژ 380 تا 440 ولت، کنتاکتور هیوندای HGC 40 قابلیت استفاده برای موتورهایی تا حدود 18.5 کیلووات را دارد؛ البته انتخاب نهایی کنتاکتور باید بر اساس جریان واقعی موتور، نوع بار، شرایط راه‌اندازی و نحوه کارکرد مدار انجام شود.

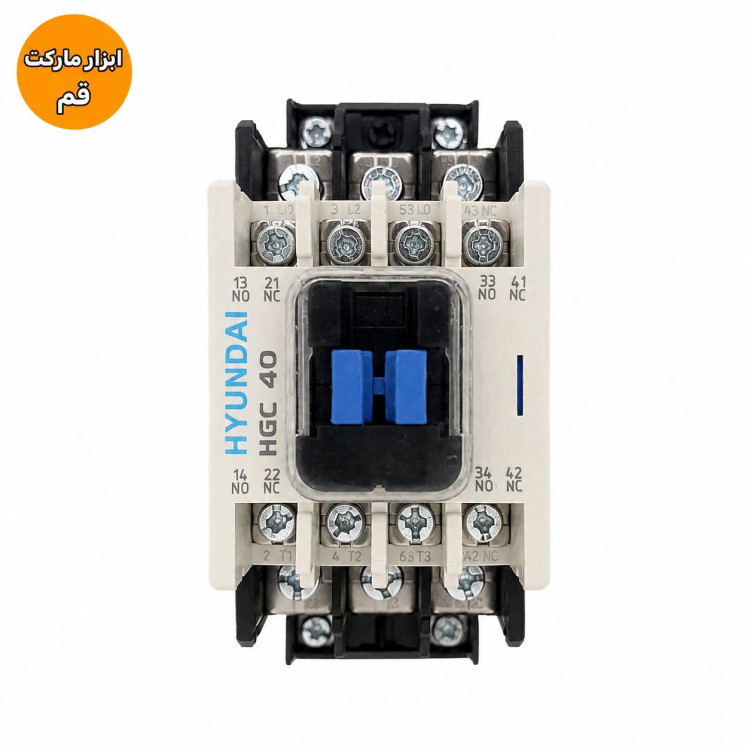

کنتاکت‌های کمکی

کنتاکتور HGC 40 علاوه بر کنتاکت‌های اصلی، دارای کنتاکت‌های کمکی برای استفاده در مدار فرمان است. ترمینال‌های درج‌شده روی بدنه شامل:

• 13-14: کنتاکت NO
• 21-22: کنتاکت NC
• 33-34: کنتاکت NO
• 41-42: کنتاکت NC

این کنتاکت‌ها می‌توانند برای مدارهای فرمان، خودنگهدار، نمایش وضعیت و سایر بخش‌های کنترلی تابلو برق مورد استفاده قرار گیرند.

موارد استفاده

کنتاکتور هیوندای HGC 40 می‌تواند در انواع مدارهای قدرت و فرمان مورد استفاده قرار گیرد، از جمله:

• تابلوهای برق صنعتی
• کنترل موتورهای سه‌فاز
• مدارهای راه‌اندازی موتور
• تابلوهای کنترل و فرمان
• تجهیزات صنعتی و کارگاهی
• سیستم‌های تهویه و موتورخانه
• پمپ‌ها و الکتروموتورها
• مدارهای قطع و وصل بارهای الکتریکی

استاندارد و مشخصات ایمنی

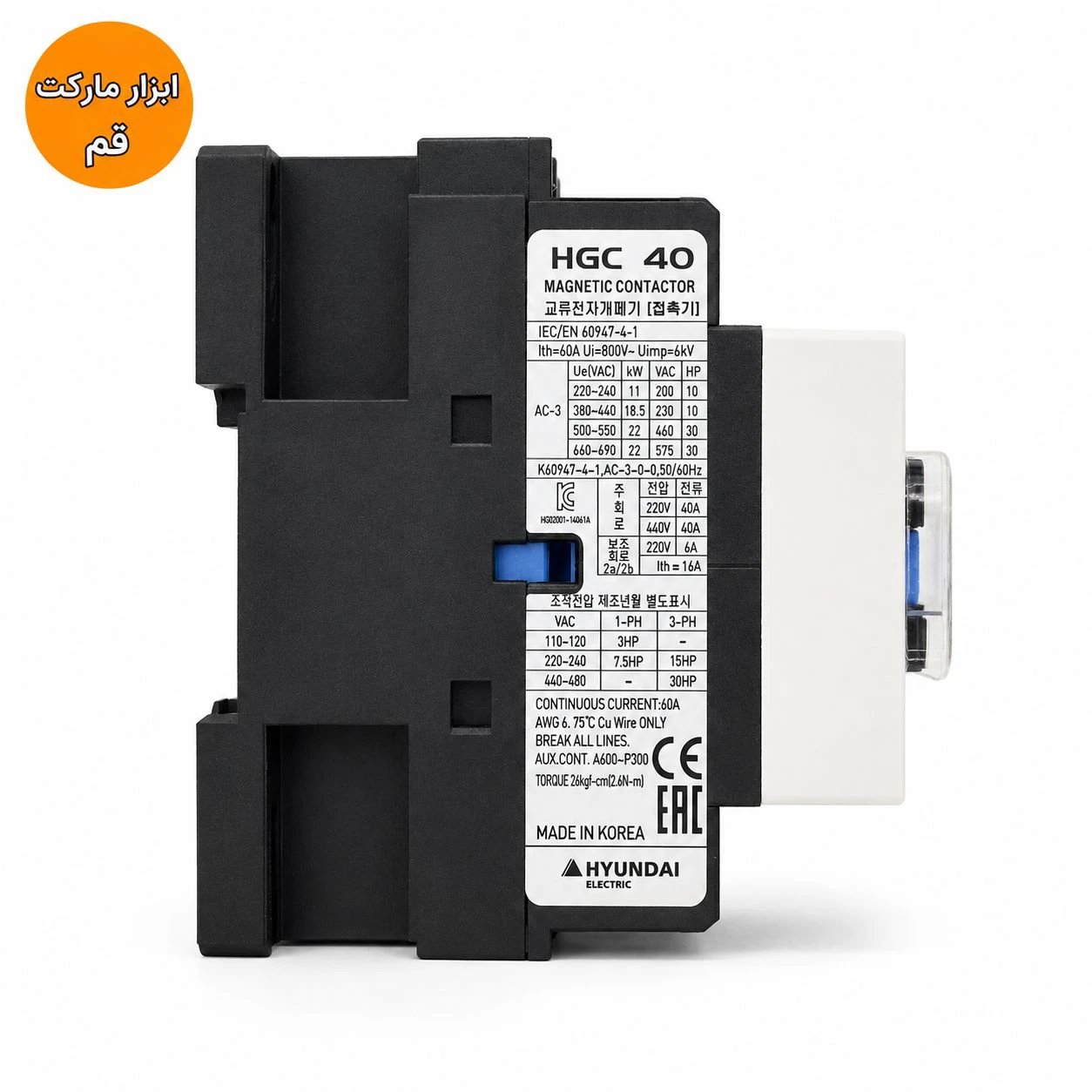

بر روی کنتاکتور HGC 40 استاندارد IEC/EN 60947-4-1 درج شده است. همچنین مشخصات محصول شامل Ui=800V و Uimp=6kV روی پلاک دستگاه درج شده است. بدنه محصول نیز دارای نشان‌های CE و EAC است و عبارت MADE IN KOREA روی پلاک آن درج شده است.

نکته مهم در انتخاب کنتاکتور

انتخاب کنتاکتور فقط بر اساس عدد آمپر انجام نمی‌شود. برای انتخاب صحیح باید جریان نامی موتور، توان موتور، ولتاژ شبکه، نوع بار و رده کاری کنتاکتور در نظر گرفته شود. برای مثال، مقدار 18.5 کیلووات مربوط به شرایط مشخص‌شده در جدول AC-3 محصول است و نباید آن را به‌صورت عمومی برای تمام ولتاژها و انواع بار در نظر گرفت.

جمع‌بندی

کنتاکتور هیوندای HGC 40 یک کنتاکتور مغناطیسی مناسب برای استفاده در تابلوهای برق و مدارهای کنترل موتور است که با جریان حرارتی 60 آمپر، توان AC-3 تا 18.5 کیلووات در محدوده 380 تا 440 ولت، بوبین 220 ولت AC، کنتاکت‌های کمکی NO و NC و استاندارد IEC/EN 60947-4-1 عرضه می‌شود. ساخت کره جنوبی و درج مشخصات فنی کامل روی بدنه، از ویژگی‌های این مدل است.
