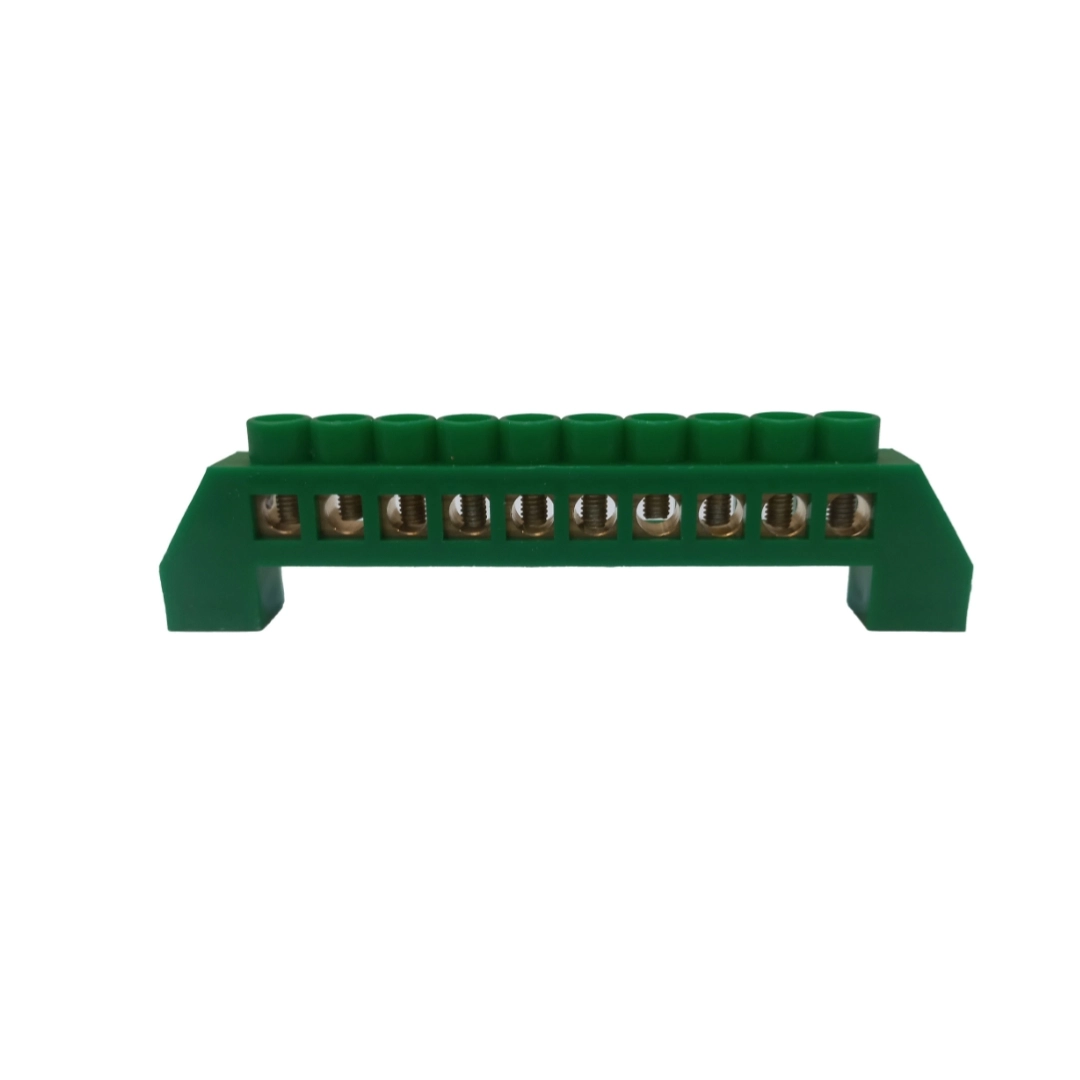

شینه فانتزی ارت 10 پیچ

ترمینال نول و ارت در جعبه فیوز

در سیستم‌های الکتریکی، جعبه فیوز یکی از مهم‌ترین قسمت‌ها برای حفاظت از مدارهای الکتریکی است. در این جعبه‌ها، تجهیزات مختلفی از جمله فیوزها، کنتاکتورها، و اتصالات مختلف برای برقراری ارتباط ایمن و مؤثر بین بخش‌های مختلف مدار نصب می‌شوند. یکی از اتصالات حیاتی در جعبه فیوز، ترمینال‌های نول و ترمینال‌های ارت است. این ترمینال‌ها به‌طور ویژه در بهبود ایمنی سیستم‌های الکتریکی نقش دارند. حال، برای درک بیشتر و دقیق‌تر از این دو ترمینال، توضیحات زیر را بررسی خواهیم کرد:



۱. ترمینال نول (Neutral Terminal)

ترمینال نول در جعبه فیوز، که به‌عنوان نقطه اتصال سیم نول به سایر بخش‌های سیستم الکتریکی شناخته می‌شود، وظیفه انتقال جریان برگشتی (Return Current) به سیستم برق‌رسانی را بر عهده دارد. در سیستم‌های برق، سیم نول به‌طور معمول به زمین متصل است تا تضمین کند که پتانسیل برق در سیستم هم‌تراز با زمین باشد و از هرگونه اختلاف ولتاژ ناخواسته جلوگیری شود. این عملکرد باعث ایمنی بیشتر در برابر شوک‌های الکتریکی و جلوگیری از آسیب به تجهیزات الکتریکی می‌شود.



ویژگی‌ها و اهمیت ترمینال نول:



اتصال به زمین: یکی از وظایف ترمینال نول این است که به‌طور مستقیم یا غیرمستقیم به زمین متصل باشد، زیرا این امر موجب کاهش خطرات ناشی از نوسانات ولتاژ و تفاوت‌های پتانسیلی می‌شود.

حفاظت از تجهیزات: ترمینال نول باعث می‌شود که جریان‌های برگشتی به‌صورت ایمن و با کمترین تلفات به مدار بازگردند، که این امر باعث جلوگیری از خرابی تجهیزات الکتریکی و کاهش هزینه‌های نگهداری می‌شود.

تثبیت ولتاژ: اتصال نول به زمین در جعبه فیوز به تثبیت ولتاژ در مدار کمک می‌کند، به‌ویژه در سیستم‌های AC (جریان متناوب) که ولتاژ آن‌ها به‌طور مداوم تغییر می‌کند.

۲. ترمینال ارت (Earth Terminal)

ترمینال ارت وظیفه فراهم آوردن یک مسیر امن برای هدایت جریان‌های اضافی و خطرناک (مانند جریان‌های ناشی از اتصال کوتاه یا نشت برق) به زمین را بر عهده دارد. سیستم ارتینگ (ارت یا زمین) یکی از اصول ایمنی در سیستم‌های الکتریکی است که هدف آن، محافظت از افراد و تجهیزات در برابر برق‌گرفتگی یا آسیب‌های ناشی از ولتاژ زیاد است.



ویژگی‌ها و اهمیت ترمینال ارت:



حفاظت در برابر شوک الکتریکی: ترمینال ارت باعث می‌شود که در صورت بروز خطای الکتریکی (مثل اتصال کوتاه یا نشت برق)، جریان‌های اضافی به‌طور سریع به زمین منتقل شوند، که این امر مانع از برق‌گرفتگی افراد یا خرابی تجهیزات می‌شود.

کاهش خطرات آتش‌سوزی: در صورت بروز نشت برق یا ایجاد اتصال کوتاه، جریان اضافی باید به‌طور ایمن از مدار خارج شود. ترمینال ارت به‌عنوان مسیری برای هدایت این جریان به زمین، از وقوع آتش‌سوزی یا آسیب‌های شدید جلوگیری می‌کند.

بهبود عملکرد سیستم‌های حفاظتی: سیستم‌های حفاظتی مانند فیوزها و قطع‌کننده‌ها می‌توانند سریع‌تر عمل کنند زمانی که جریان‌های اضافی به‌طور مستقیم به زمین منتقل می‌شوند. این امر باعث کاهش آسیب‌های جدی به تجهیزات و حتی به افراد می‌شود.

۳. تفاوت‌های کلیدی ترمینال نول و ارت

با اینکه هر دو ترمینال نول و ارت در جعبه فیوز نقش حیاتی دارند، وظایف و عملکرد آن‌ها کاملاً متفاوت است:



ترمینال نول: بیشتر برای انتقال جریان برگشتی از بار به سمت منبع برق است. این ترمینال برای اتصال سیم نول استفاده می‌شود که در اصل به زمین متصل است.

ترمینال ارت: مسئول هدایت جریان‌های اضافی به زمین است. این ترمینال معمولاً با سیم ارت که به‌طور مستقیم به زمین یا به میله‌های ارتینگ متصل می‌شود، برای حفاظت از سیستم و افراد در برابر خطرات برق‌گرفتگی و شوک‌های الکتریکی استفاده می‌شود.

۴. اتصال این دو ترمینال در جعبه فیوز

در جعبه فیوز، معمولاً ترمینال نول و ترمینال ارت در کنار هم قرار می‌گیرند و به‌طور واضح از یکدیگر تفکیک می‌شوند تا اشتباهی در اتصالات پیش نیاید. این دو ترمینال به‌طور جداگانه به‌منظور تأمین امنیت و عملکرد صحیح سیستم استفاده می‌شوند. در برخی از سیستم‌های قدیمی، ممکن است ترمینال‌های نول و ارت به اشتباه به یکدیگر متصل شده باشند که این اشتباه می‌تواند خطرناک باشد، زیرا باعث ایجاد پتانسیل خطرناک در سیستم و افزایش احتمال برق‌گرفتگی می‌شود.



در سیستم‌های مدرن، این دو ترمینال باید به‌طور جداگانه و دقیق به اتصالات خود متصل شوند. ترمینال نول به بارها و مدارها متصل است، در حالی که ترمینال ارت باید به سیستم ارتینگ یا زمین متصل شود.



۵. استانداردهای ایمنی برای نصب ترمینال‌های نول و ارت

برای جلوگیری از بروز مشکلات احتمالی، نصب ترمینال‌های نول و ارت در جعبه فیوز باید مطابق با استانداردهای ایمنی انجام گیرد:



استانداردهای IEC (کمیته بین‌المللی الکتروتکنیک): مطابق با این استانداردها، اتصالات نول و ارت باید از یکدیگر کاملاً تفکیک شده و در مکان‌های مشخصی قرار گیرند.

استانداردهای BS 7671 (سیم‌کشی الکتریکی در بریتانیا): این استاندارد نیز مقررات دقیق و مشخصی برای نصب صحیح و ایمن ترمینال‌های نول و ارت ارائه می‌دهد.

استانداردهای NFPA 70 (کد الکتریکی ملی ایالات متحده): در این استاندارد، توجه خاصی به اتصال‌های ارت و نول و تفکیک آن‌ها در سیستم‌های الکتریکی شده است تا از خطرات احتمالی جلوگیری شود.

نتیجه‌گیری:

ترمینال‌های نول و ارت در جعبه فیوز نقش‌های بسیار مهمی در حفاظت از مدارهای الکتریکی و ایمنی سیستم‌های برق دارند. ترمینال نول وظیفه انتقال جریان برگشتی به منبع برق و زمین را بر عهده دارد، در حالی که ترمینال ارت برای هدایت جریان‌های خطرناک و اضافی به زمین طراحی شده است. این دو ترمینال باید به‌طور دقیق و ایمن نصب شوند تا از وقوع هرگونه حادثه یا خرابی سیستم جلوگیری شود. علاوه بر این، نصب صحیح آن‌ها طبق استانداردهای جهانی به‌ویژه در جعبه‌های فیوز برای اطمینان از عملکرد بهینه و ایمنی ضروری است.
